隨著新能源汽車的持續推廣和應用，充電設施的小型化和輕量化將會是未來的發展方向，一些高性能的新型改性塑料材料，如 PPS、PPO、PEEK 等，以及其他彈性體材料，均有可能在充電設施中進行工程化應用，這對改性塑料在新能源汽車中的應用有著很好的促進作用。



       一、充電設施及其技術要求



       充電設施作為新能源汽車的標準配置，是與新能源汽車相伴相生的，是新能源汽車推廣應用的基礎和保障，特別是在電池性能、單次充電行駛里程短期不能顯著提高的情況下，直接影響到新能源汽車的發展。



       新能源汽車充電設施主要包括充電樁和充電站，其中以充電樁為主。



       充電樁使用強電工作，且連續工作時間長，特別是直流充電樁為達到快速充電的目的，工作電流較大，更為重要的是可能會與人接觸，所以其整體安全性能要求很高。此外，充電樁的使用工況環境較為復雜，必須滿足不同地區的氣候環境，如南方沿海地區的高溫、高濕及鹽霧腐蝕，高寒地區的低溫撞擊，高海拔地區高強紫外線照射，以及部分污染嚴重地區的酸雨腐蝕等。因此，針對充電樁的工作性質和工作環境等因素，必須有相關的技術標準來進行規范，以保障充電樁的安全使用。

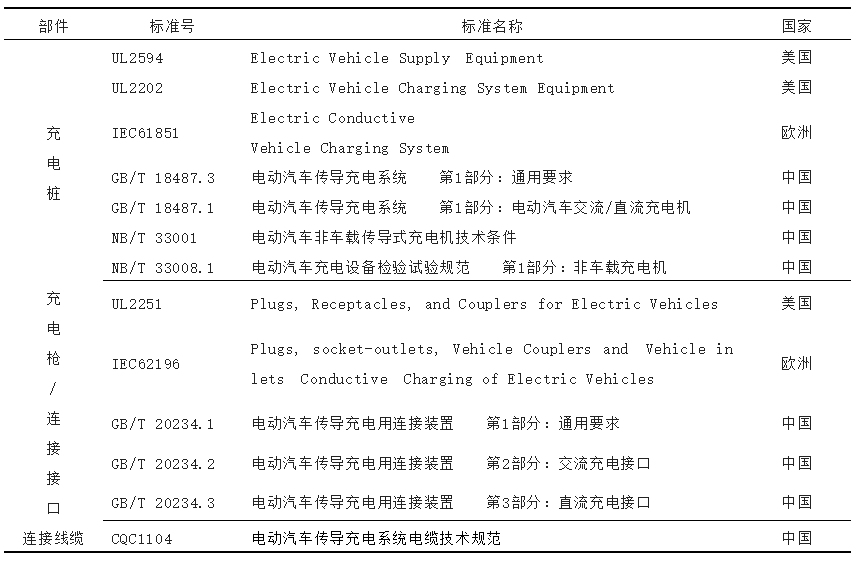

表 1 充電設施國內外標準匯總



       中國質量認證中心（CQC）于 2016 年 4 月 24 日發布了國內首個《電動汽車充電設備非金屬材料外殼技術規范》（見表 2），該技術規范從充電樁的實際使用環境出發，通過對材料耐老化、耐候、耐低溫沖擊、阻燃、耐熱、電氣絕緣等方面性能的考核，來評價材料是否能夠達到長期使用要求。

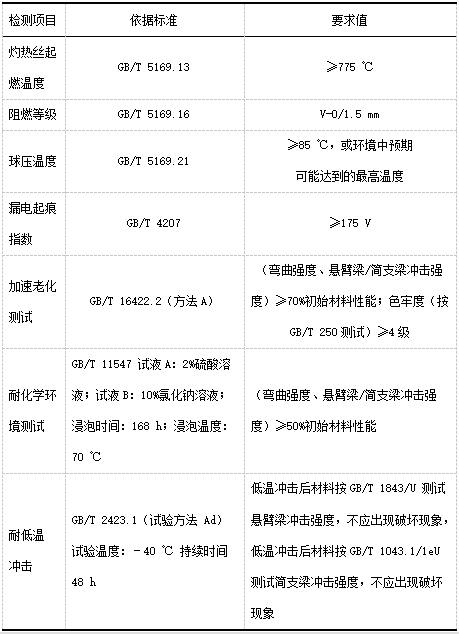

表 2  電動汽車充電設備非金屬材料外殼技術規范



       二、改性塑料在充電設施上的應用



       針對充電設施行業，改性塑料行業部分領先企業，已經針對高分子材料在充電樁上的應用進行了充分研究，有能力提供針對充電樁的高分子材料整體解決方案。



       綜合針對充電設施的相關技術標準，參照其他類似應用領域的需求，轉化成對材料的具體性能要求（見表 3），結合不同材料對應的性能，可以對充電樁的不同部件提供對應的改性塑料材料解決方案。

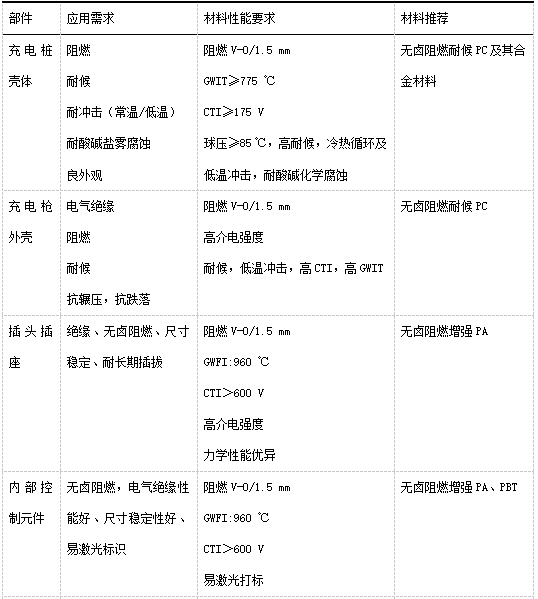

表 3 充電樁部件使用要求及材料推薦



       1、充電樁殼體



       充電樁殼體作為充電樁的對外防護部件，不僅需要滿足運輸、安裝和使用過程中可能發生碰撞的保護要求，還必須適合復雜的使用工況環境，所用材料需要有一定的機械強度、電氣絕緣性和阻燃性要求，同時兼具優良的耐候性能、低溫沖擊性能、耐腐蝕性能和加工性能。推薦使用無鹵阻燃 PC 材料或無鹵阻燃 PC 合金材料，如無鹵阻燃 PC/ABS、PC/ASA、PC/PBT 材料等，包括使用免噴涂技術的組合，可以做成不同的外觀顏色，滿足不同使用場合的個性化需求。



        2、充電槍及連接系統



       充電槍及連接系統具體包括充電槍殼體和連接頭。充電槍外殼，除需要阻燃性能、電絕緣性能、耐候性能外，還要有良好剛性和韌性，避免跌落和車輛輾壓造成的損壞，同時兼顧良好的外觀。材料方面推薦無鹵阻燃耐候 PC 及其合金材料。充電連接頭，包括插座和插頭，直接與導線轉接，需要優異的電絕緣性、阻燃性能、耐熱性能，同時為滿足長期插拔的使用壽命要求，材料需要優異的力學性能。推薦使用無鹵阻燃增強尼龍材料。



         3、內部控制系統組件



       內部控制系統組件主要包括電源模塊、接觸器、斷路器、散熱風扇等。參照常用電源系統及低壓電器行業的材料應用，可使用無鹵阻燃增強 PA 或 PBT 材料。散熱風扇推薦在 IT 行業廣泛使用的阻燃增強 PBT 或 PPE 材料。



       4、線纜組件



       充電樁使用的線纜主要包括電源線和信號控制線，在 CQC 發布的《電動汽車傳導充電系統電纜技術規范》中，對充電樁線纜的結構、額定電壓、使用溫度、允許彎曲半徑以及耐久性等方面都做了詳細規定。高分子材料主要應用在線纜的內護層和外護套方面，內護層可以使用無鹵阻燃 TPE、TPU，外護套可以使用 PVC、無鹵阻燃彈性體等。



       隨著新能源汽車的持續推廣和應用，充電設施的小型化和輕量化將會是未來的發展方向，一些高性能的新型改性塑料材料，如 PPS、PPO、PEEK 等，以及其他彈性體材料，均有可能在充電設施中進行工程化應用，這對改性塑料在新能源汽車中的應用有著很好的促進作用。
