在采購阻燃劑時(shí)，往往產(chǎn)品需要物流顛簸才能到客戶手中，對于一些進(jìn)口產(chǎn)品而言，在運(yùn)輸過程中產(chǎn)生破裂、污染的風(fēng)險(xiǎn)則更大。



       以氫氧化鎂阻燃劑為例，根據(jù)氫氧化鎂阻燃劑顆粒的特性，是否會(huì)受到水分以及雜質(zhì)的影響從而無法使用？能不能索賠？



       氫氧化鎂是一種強(qiáng)堿，加熱至 623K（350 ℃）即脫水分解：Mg(OH)? → MgO + H?O，易溶于酸或銨鹽溶液。與氧化鎂一樣，氫氧化鎂易吸收空氣中的二氧化碳，形成為 5MgO·4CO?·xH?O 的堿式碳酸鹽。在高于 350 ℃ 時(shí)分解為氧化鎂和水，但只有在 1800 ℃ 以上才能完全脫水。



       某些外部因素會(huì)降低阻燃劑性能（阻燃效率），從而對其使用造成影響，比如說空氣中的水分和二氧化碳、酸性或含有銨鹽的外來雜質(zhì)物質(zhì)等。



       參考表 1-HG_T 3607-2007 工業(yè)氫氧化鎂-技術(shù)要求，可知其對氫氧化鎂阻燃劑中含水率有明確規(guī)定，再結(jié)合對其儲(chǔ)存的相關(guān)規(guī)定（圖 2），可知?dú)溲趸V具有吸水特性且容易受潮，對空氣濕度具有敏感性，既當(dāng)包裝開包后，容易發(fā)生受潮現(xiàn)象，從而影響其含水率。

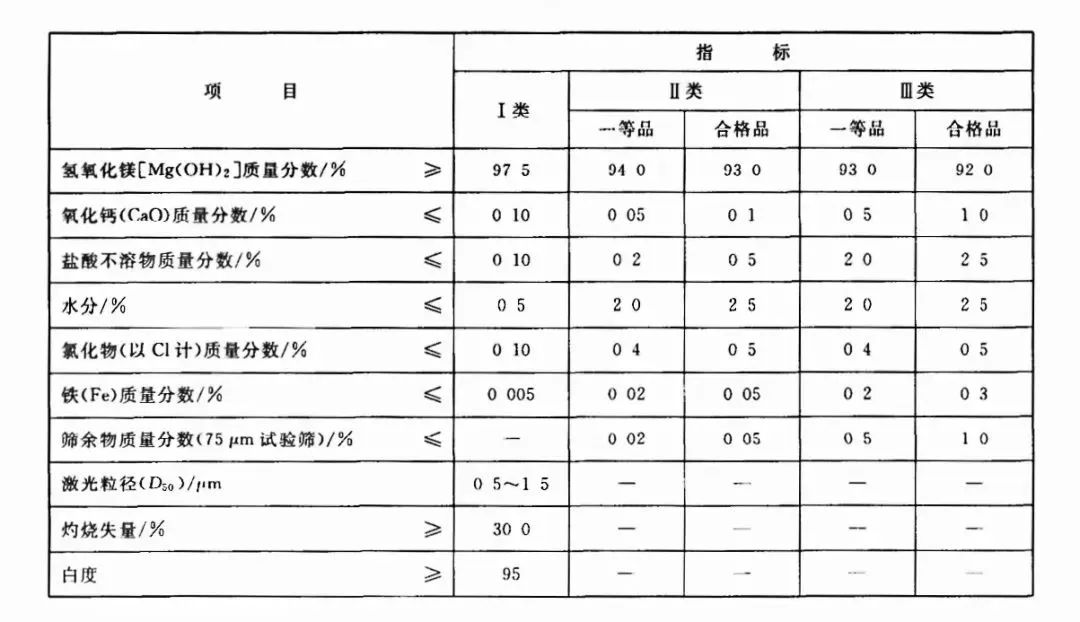

表 1-HG_T 3607-2007 工業(yè)氫氧化鎂-技術(shù)要求

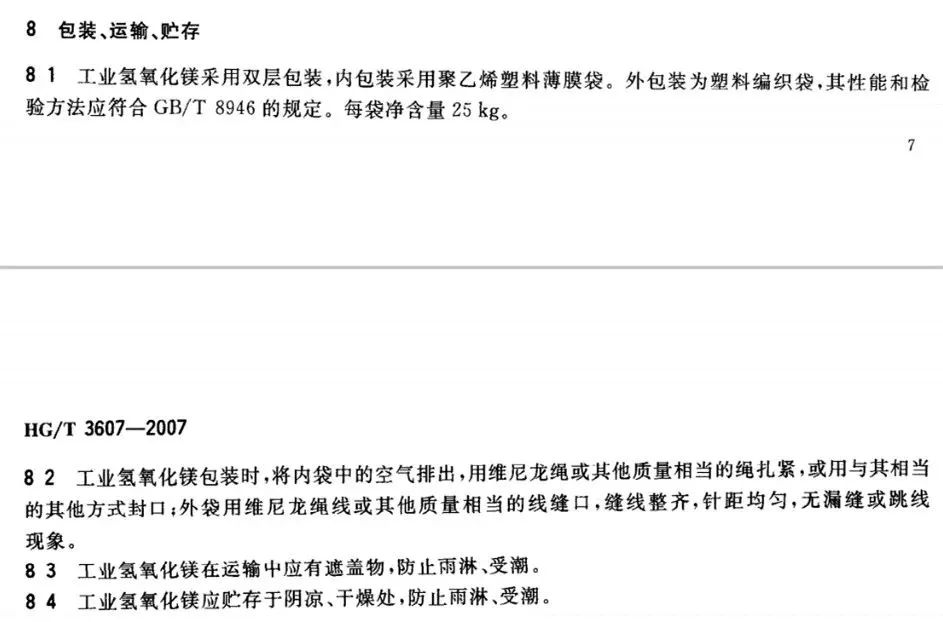

圖 2-包裝、運(yùn)輸、貯存要求



       氫氧化鎂晶粒表面能高，導(dǎo)致顆粒之間易發(fā)生團(tuán)聚，影響其在高分子材料中的分散性。同時(shí)氫氧化鎂的親水性強(qiáng)與大多數(shù)疏水的高分子聚合物材料相容性差，界面結(jié)合弱，導(dǎo)致其復(fù)合后阻燃效率不高。氫氧化鎂不溶于水但是其親水性強(qiáng)，阻燃劑（氫氧化鎂）遇水，顆粒容易聚集在一起，其粒徑會(huì)增加，從而降低其阻燃效率；同時(shí)，氫氧化鎂易吸收空氣中的二氧化碳，形成為 5MgO·4CO?·xH?O 的堿式碳酸鹽，也會(huì)影響阻燃效率。



       另一方面，如若阻燃顆粒夾雜的固體雜物是酸性物質(zhì)或含有銨鹽的物質(zhì)，會(huì)與氫氧化鎂發(fā)生反應(yīng)，降低其阻燃效率。現(xiàn)場開包情況如圖 3。

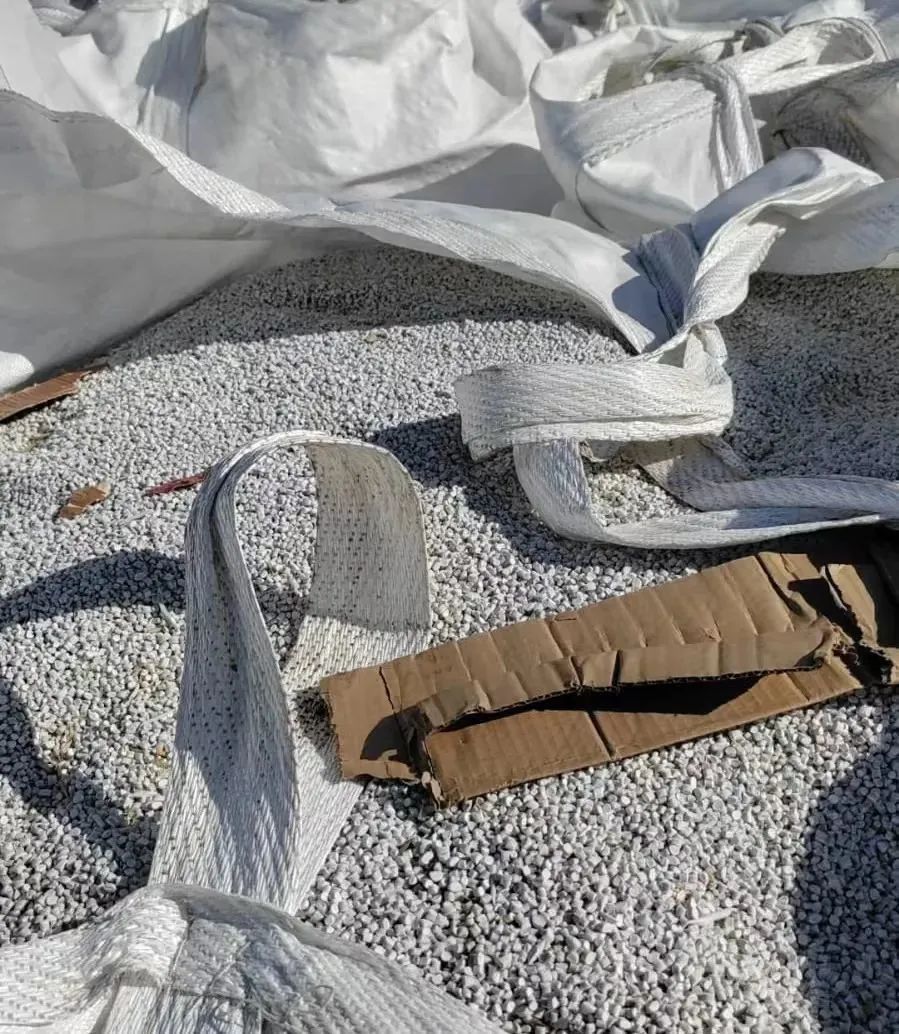

圖3 現(xiàn)場開包情況



       綜上，阻燃劑包裝開封后會(huì)受到空氣中的水分、二氧化碳影響（但不會(huì)與水發(fā)生反應(yīng)），同時(shí)也會(huì)與特定雜質(zhì)（酸性物質(zhì)或含有銨鹽的物質(zhì)）發(fā)生反應(yīng)。但是單純受潮的阻燃劑其含水率只要滿足國標(biāo)要求（如表 1），是具備使用價(jià)值的。含有雜質(zhì)的阻燃劑需要先檢驗(yàn)雜質(zhì)組成成分，才能確定能否繼續(xù)使用。



轉(zhuǎn)自——網(wǎng)絡(luò)

< 返回 >
