車圈最近非常不太平，前有歐拉好貓變“壞貓”，后有蔡老板帶頭起訴保時捷區別對待中國消費者。最近又有博主稱新款寶馬 5 系吊桿采用了塑料材質，偷工減料。

       實際車用塑料占比越來越大一直是個熱門話題，在消費者的認知中，鋼總比塑料好，鋁總比鋼好。但是在我們行業人的眼中，“塑代鋼”這是必然的發展趨勢，而且性能大大超越鋼和鋁。

       汽車中的零部件是尼龍產品應用的重要和快速發展的領域，尼龍具有非常好的綜合性能，容易成型且密度低，因此在模具開發和組裝上得到了很好的應用；另外其隔熱性能和絕緣性能良好，使得尼龍的設計范圍廣范。

       尼龍中尼龍 6 和尼龍 66 用量占絕對首位，占總量 90 % 以上，在汽車上應用也如此。

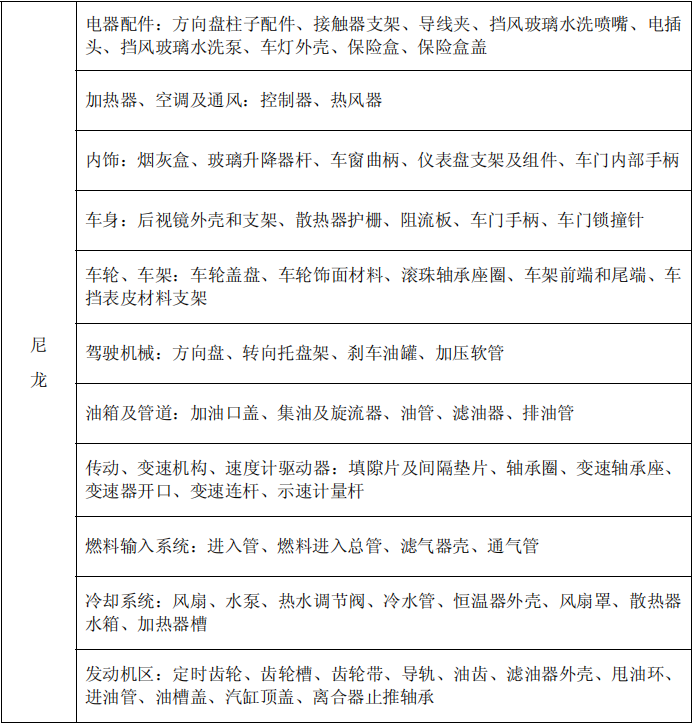

尼龍  6  和尼龍  6  的主要應用領域



       此外，由于尼龍 11 和尼龍 12 具有良好的柔軟性、耐油性、耐腐蝕性、耐候性、低溫下韌性、耐磨性、耐水性和尺寸穩定性。



       一、發動機區尼龍零部件

       汽車發動機區內部的部件需要經受長期的冷熱環境的影響，通常的標準是零部件需要耐受 -40 ~ 150 ℃ 的溫度，這樣的標準才能滿足一年四季冷熱交替的使用環境；另外發動機區的零部件還需要能耐受融雪劑氯化鈣、長效防凍液、各種油品及飛沙石的沖擊。

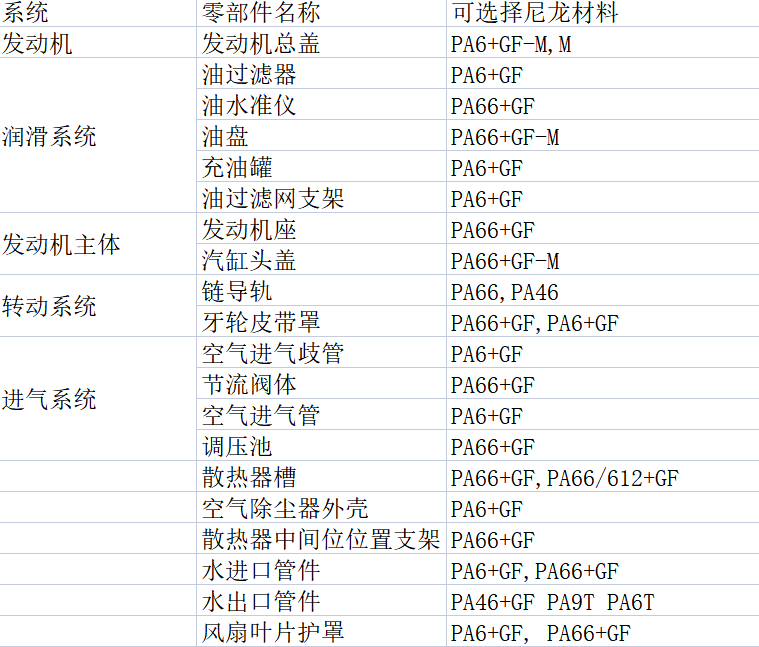

汽車發動機區零部件采用尼龍材料



       1、油過濾器

       油過濾器是通過在油管上所安裝的過濾網來實現浸在油盤內吸出的油分配到發動機中各組成部分中去時過濾掉油渣和異物的零部件，在沒用尼龍?zhí)娲饘僦埃瓦^濾功能是通過在鋼管和法蘭之間安裝的過濾網來實現的；在用玻纖增強尼龍材料代替金屬后，在設計上將原方案中鋼管的上部和中間部分分別用尼龍 6 + 10 % 玻纖改性塑料注塑成型，將金屬過濾網和中間部分熔接為一體。油過濾器使用尼龍 6 + 10 % 玻纖改性材料注塑后可將空氣混入率降低 10 到30 個百分點，總體成本可降低 50 %，部件總重量可降低 70%。



油過濾器和油盤



       2、發動機蓋板

       為實現車輛使用過程中降噪和提高乘坐舒適性的目的，在發動機上采用有屏蔽噪音功能的玻纖增強尼龍材料制成的蓋板，其整體部件為玻纖增強尼龍材料制成，內面復合有隔音材料，隨著汽車市場競爭的日益激烈，人們對車型可選擇范圍的不斷擴大，對車型舒適性要求的不斷提高，越來越多的廠家在越來越多的車型的裝配該零部件。其可以大幅度屏蔽發動機尤其是燃油直噴發動機的聲音，并且也提高了機艙的外觀性，使得機艙看起來更為整潔。

       發動機蓋要求材料具有：高強度和韌性，低翹曲，表觀質量高，高流動性、容易進行快速加工。

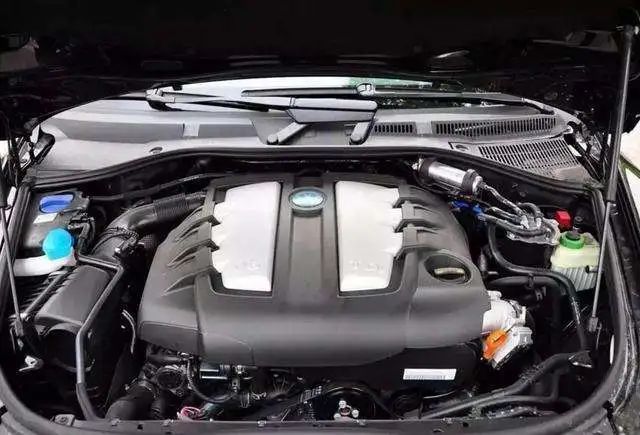

發動機蓋板



       3、散熱器

       散熱器在汽車中是使發動機溫度從高溫降到低溫的冷卻裝置。該零部件由風扇、上槽、下槽、中間支架、中間部分等部件所組成，中間支架、上槽、下槽、風扇葉片和葉片保護罩為尼龍 6 + 玻纖或尼龍 66 + 玻纖材料制成。



       4、進水口管件和排水口管件

發動機長效冷卻液進口位置的連接管件為進水口管件，這部分對耐溫要求不高，不超過 130 ℃ 的耐溫要求，用尼龍 6 + 玻纖增強或尼龍 66 + 玻纖增強材料都可以。但發動機長效冷卻液出口位置的排水口管件則對耐溫的要求較高，需要耐 230 ℃ 的高溫，需選擇耐溫增強材料，如 PA46 + 玻纖等。



       5、氣缸頭蓋

       汽缸頭蓋是尼龍材料在汽車上應用較為廣泛的零部件之一，僅次于進氣歧管的應用。目前該應用已經在所有品牌廠商處獲得了車型上的應用。至 2012 年，全球生產汽車發動機的 90 % 均裝配該產品，已經成為發動機的標配零部件。裝配該產品主要的目的就是降噪，該部件是發動機區做降噪處理的第一個關鍵零部件。該產品使用尼龍 66 + 玻纖和礦物改性材料。



       6、進氣岐管

       提高燃燒效率和降低重量是目前汽車 OEM 及其供應商面臨的主要挑戰。目前市場的方向是集成功能并用塑料代替鋁合金及鋼材。進氣歧管主要使用尼龍 6 + 玻纖改性材料生產，為尼龍材料應用最大的零部件，現在所有汽車廠商都采用尼龍制造的進氣歧管，2012 年全球該應用消耗玻纖改性尼龍 6 約為 8 萬噸。改性尼龍材料制成的進氣歧管具有輕質化、較低的成本、歧管表面光滑、隔熱效果非常好、可提高發動機性能、降低噪音、生產設備投資低、利于環境保護等優點。

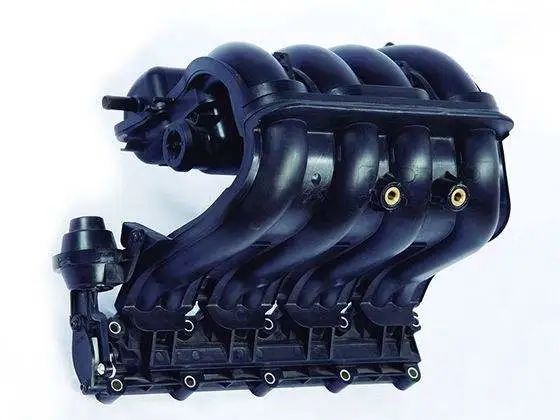

進氣歧管



       二、汽車燃油系統零部件

       汽車燃油系統由燃油儲存系統（燃料箱及其相應附屬的配件）、燃油注入系統、燃油供給的管路系統構成回路，燃油供給管路燃油箱內揮發的燃油氣體加上供油時的揮發氣體，使用濾毒罐來吸附，濾毒罐中吸附的可揮發氣體在發動機工作時，隨進氣系統送入發動機，2000 年以前采用的主流回路方式是回流到燃油箱，因為那時燃油系統回路零部件是由金屬制成的。自從 1996 年開始使用塑料來生產燃油系統零部件后，到 2000 年已經成為主流的方式。由于塑料質量較輕、可以滿足汽車輕量化的要求，并且還可以降低成本，加上塑料本身的耐腐性能優異，大大提高了零部件的防腐蝕性能，模塑成型可提高部件的易組裝性能，另外經特殊配方改性的塑料其使用安全性，耐燃料滲透性、耐沖擊性均非常優異，也可以根據要求做成抗靜電配方。

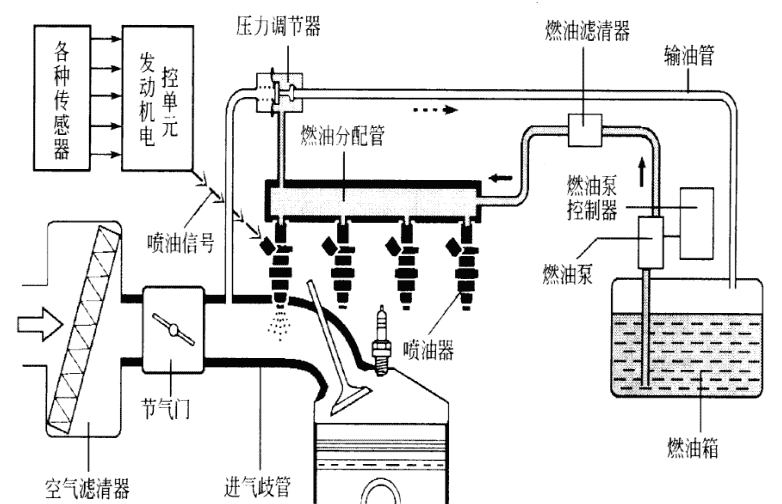

汽車燃油系統



       1、燃料蓋

       汽車的燃料注入口處的蓋子為燃料蓋，該零部件要求材料的耐沖擊性要好，在日常開關及落下時不容易損壞。還要該零部件的密封性要好，這跟密封墊圈的密封性和材料本身的柔韌性都有關系，目前主流的結構設計是燃料蓋上部采用增韌改性的尼龍 6 或者尼龍 66 來制造，中間部分使用耐油性能優秀的尼龍 11 或者尼龍 12 來制作，但為降低成本使用聚甲醛（POM）也基本可以滿足要求，但燃料揮發透過率比使用尼龍 11 或尼龍 12 的設計要高 20 % 左右。



       2、燃料截止閥

       為了在汽車倒轉的時候和燃油箱中燃油充滿的時候防止燃油不泄露而安裝的閥門成為燃料截止閥。由于在燃料截止閥安裝后需要進行防腐涂層涂裝后的 100 ℃ 烘烤處理，因此制成該零部件材料必須要耐 130 ℃ 的溫度，目前制作該零部件較多的材料是玻纖增強的改性尼龍 6 材料，目前主流車型的約 70 % 使用尼龍 6 改性材料生產的閥體，另外 10 % 左右使用尼龍 66 材料所生產用于一些較為高端的車型，剩下 20 % 的車型使用成為較低一些的玻纖增強的 PBT 來生產。



       3、燃料箱

       為了在車型設計上實現輕量化和流線化，目前塑料燃料箱 PFT 已經在全球普及使用，其優點是相對于金屬燃料箱可以降低 30 % 左右的重量，由于塑料模塑成型可做更復雜、更靈活的形狀以打破之前放置場所固定形狀設計的束縛，使得車型外觀的設計大大減少考慮油箱的位置和大小的因素，從而使得汽車車型的外觀越來越多變和多樣化。

       上世紀 70 年代豐田汽車公司在出口到歐洲的車型上使用了單層的 HDPE 油箱，為燃料箱塑料化的發展做出了實際性的工作，自此全球各大汽車廠商均在很短的時間內開發了自己的塑料燃料箱并裝配到各自的車型上，隨著對燃料排放要求的越來越嚴格，近年來單層油箱的滲透率已無法達到各國的要求，因此 2000 年后開始出現阻隔性更高的多層燃料箱。

       多層燃料箱的設計采用不同樹脂不同功能層組合在一汽的理念，使得在滿足滲透率要求的情況下成本最低化。由于尼龍 6 材料具有優良的耐燃油透過性，因此通常作為阻隔層應用到多層燃料箱中。



       4、燃油管或者燃油軟管

       燃油管之前的設計方案是使用環氧氯丙烷橡膠（ECO）和 NBR/PVC 于鋼管的組合，其要求必須要耐燃料的侵蝕、阻隔性好滿足各國對透過率的要求，并且 - 40 至 80 ℃的溫度，抗疲勞性好，柔韌性和耐候性均要非常好。

       在汽車降低成本、降低能耗的趨勢下，上世紀 90 年代中期開始出現組裝成本更低的并且滿足上述條件的塑料管解決方案，該塑料管是使用尼龍 11 材料制成的單層管，尼龍 11 是法國阿珂瑪公司全球獨家供應的產品，隨著全球汽車產量的逐年增長尼龍 11 材料已無法滿足需要，因此尼龍 12、尼龍 1010、尼龍 1012、尼龍 612、尼龍 1212等產品相繼研發出來并產業化用于生產單層油管。

       伴隨著對燃料揮發物排放要求的日益嚴格，多層燃油管解決方案成為目前各大材料供應商和管路生產企業研發投入的重點。最典型的多層管是尼龍 12（外層）/ ETFE，粘接層（乙烯-四氟乙烯共聚物）/導電改性 ETFE。



       5、快速接頭

       近些年為了在油管安裝時更為方便，開發了快速接頭來配套尼龍燃油管的單觸式接頭設計，其優點是可以避免安裝維護時對管路長度的尺寸的影響，在更換時只需更換相應位置的管子即可而不需要整個管子全部替換，由于該零部件對材料耐油性和尺寸穩定性要求比較高，因此使用尼龍 12 制成的快速接頭得到了應用上的普及。



       6、燃料導軌

       燃料導軌是目前采用的多點電噴方式和電子控制燃料噴射裝置的主要構成部件，為發動機各汽缸分配供給燃料的管狀零件，對材料的要求主要是需要耐油、耐熱、隔溫、密封性好，耐壓力、抗沖擊性好，目前主要使用玻纖增強尼龍 66 來生產。



       7、濾毒罐

       濾毒罐為燃料氣體吸附裝置，吸附從燃料箱內由燃料揮發出來的氣體，通常是由活性炭、尼龍無紡布過濾器和尼龍 66 制成的蓋子組成。由于汽油發動機使用的是揮發性很高的汽油，而在環境保護中有嚴格要求汽油揮發氣體的標準，因此在裝配有汽油發動機的汽車內設計使用濾毒罐，其工作原理是濾毒罐吸附揮發出來的汽油氣體，當發動機開始工作的時候利用進氣歧管的負壓可將空氣導入到濾毒罐中，并將被活性炭所吸附的揮發氣體送入進氣系統。該部件需要耐沖擊、耐熱、耐振動，目前使用增韌改性的尼龍 6 或尼龍 66 來生產。



       8、燃料噴射器

       燃料噴射器是一種將燃料從氣缸蓋附近的入口定時噴射的電子控制式的噴射裝置，制成主體部分的材料是玻纖改性增強的尼龍 66，燃料噴射器的工作原理是從電子控制系統得到指令后通過連接內部的電磁鐵轉動來控制噴射燃料的最佳數量。其中電磁鐵的線圈骨架需要使用到耐熱玻纖增強的尼龍產品，這種尼龍產品通常是尼龍 6T、尼龍 9T、尼龍 46。



       三、尼龍材料在汽車電器電子系統零部件上的應用

       由于尼龍材料在各種物性指標和加工成型性能方面滿足汽車電器電子零部件的要求，具體滿足耐熱性、耐老化、耐濕性、耐腐蝕、可操作性強，可降低系統重量從而降低成本。

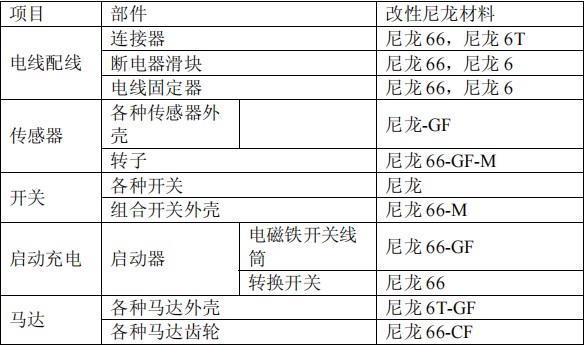

汽車電器電子系統零部件上采用的尼龍材料



       四、汽車機能部件系統

       在汽車的各個系統中，對于耐久性和可靠性的要求最高的是驅動和底盤系統的零部件。這兩個系統的零部件要求材料具有極高的性能，尤其是在一些滑到和摩擦的零部件中表現的尤為普遍。尼龍材料由于其韌性優異，耐磨性能突出并且具有較好的耐腐蝕、耐溫以及抗蠕變性能，并且生產工藝成熟、價格低廉，成為驅動和底盤系統中零部件的首先制成材料。例如：在動力傳動裝置系統中，變速控制桿罩上的應用，其可以使用玻纖增強改性尼龍 6 和玻纖增強改性尼龍 66。底盤懸掛系統的穩定器桿連動桿普遍使用玻纖耐磨改性尼龍 6 和玻纖耐磨改性尼龍 66。在發動機中普遍采用使用尼龍 6 或尼龍 66制成的正時鏈條導軌。



       五、安全系統部件

       在安全系統中，現目前使用玻纖增韌改性尼龍 6 來生產安全氣囊支架，其優點是具有優異的韌性，耐溫，以確保安全系統的實時有效性。安全氣袋的作用是在數毫秒內反應以避免司機和乘客撞擊在硬表面上。為使安全氣袋能正常發揮功能，殼體材料必須滿足最嚴格的機械性能和熱性能，而且必須具有一定時期內的穩定性。



       六、渦輪增壓器到中冷器進氣管路

       近些年隨著渦輪增壓技術的成熟和批量裝配市場化車型，對渦輪增壓器到中冷器之間連接的進氣管路的塑料化研發一直是各主機廠和其配套 OEM 廠大力投入的地方。硬質管路部分采用 20 % 玻纖增強尼龍 66 注塑后焊接成型，其相應的連接卡箍材料 35 % 玻纖增強的尼龍 6 來生產，高溫段與膠管配套的接頭使用 30 % 玻纖增強的尼龍 66 來制作。



轉自——網絡
