PET與PBT統稱為熱塑性聚酯，或飽和聚酯。

       PET和PBT的化學結構很相似，但還是有一些區別。

       PET主要是纖維用途，常稱為合成纖維聚合物，用于紡織生產滌綸纖維?，F今，PET的非纖用途有所增長，主要是瓶用聚酯，一小部分PET經玻纖增強改性后可以當作工程塑料使用。所謂的改性就是通過物理或化學手段改變物質原有的性質或形態的方法。

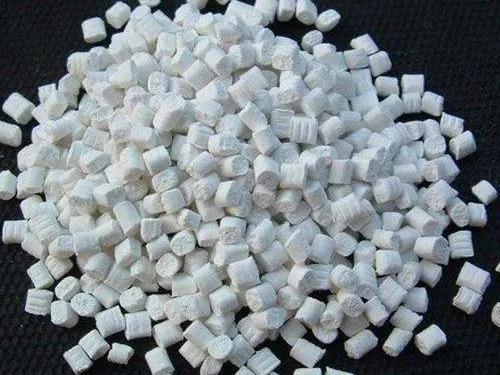

                                                                                               PET

       PBT主要是非纖用途，屬于五大通用工程塑料中的一種，纖維用途對于PBT而言并不是主要的。

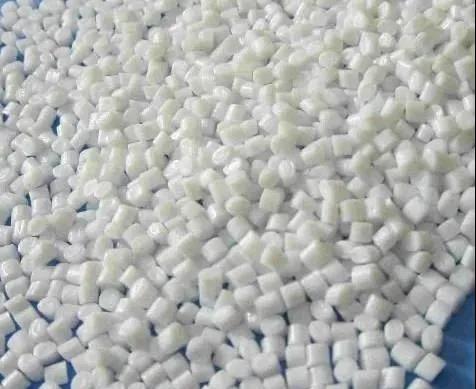

                                                                                               PBT

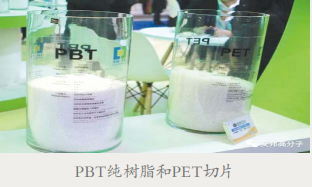

兩者的名字只差一個字

       PET中文名稱為聚對苯二甲酸乙二醇酯（Polyethylene Terephthalate， 簡稱PET），由對苯二甲酸二甲酯與乙二醇酯交換的PMT法或以高純對苯二甲酸與乙二醇酯化先合成對苯二甲酸雙羥乙酯，然后再進行縮聚反應的 PTA 法制成。

       PET屬結晶型飽和聚酯， 為乳白色或淺黃色、高度結晶的聚合物，表面平滑有光澤。聚對苯二甲酸乙二醇酯是生活中常見的一種樹脂， 也是熱塑性聚酯中最主要的品種，俗稱滌綸樹脂。

       PBT中文名稱為聚對苯二甲酸丁二醇酯（polybutylene Terephthalate，簡稱PBT），屬于聚酯系列，是對苯二甲酸與1,4-丁二醇的縮聚物。

       聚對苯二甲酸乙二醇酯與聚對苯二甲酸丁二醇酯二者的名字只差一個字，只有丁、乙之分，但卻有著不一樣的特性。



PET與PBT的結構特征

       PBT與PET分子鏈結構相似，很多性質也是一樣的，只是PET的分子主鏈由PBT的兩個亞甲基變成了四個，所以分子更加柔順，加工性能更加優良。

       相同特征：均含有剛性的亞苯基、 極性酯基、柔性的亞甲基，總體上表現出較大的剛性，使其具有較高的玻璃化溫度和較高的熔融溫度，酯基使聚合物具有一定的吸水性、水解性。作為熱塑性線形聚合物，規整的結構使其具有結晶能力。PET與PBT都是乳白色結晶型固體或無色透明的無定形的固體。

       不同特征：PBT的柔性較強，分子間的作用力較小，結晶能力較強。





PET與PBT的性能特點

       1、PET與PBT的力學性能。PBT具有突出的強韌性，未增強的聚合物的主要應用形式是薄膜和纖維。其力學性能受其結晶度的大小、形態及取向影響。例如，未取向薄膜的拉伸強度可達到 175～176MPa；經過拉伸定向，拉伸強度可達到280MPa。PBT拉伸強度、壓縮強度、彎曲強度、模量等不如PET，韌性比 PET好。但經過玻璃纖維增強后力學性能大幅度提高，增強效果超過玻璃纖維增強的POM、PC、PPO、PA等許多工程塑料。

       2、PET與 PBT 的熱性能。PET的玻璃化轉變溫度不高，僅為75℃；PBT的玻璃化轉變溫度更低，只有30℃左右。未增強的PET、PBT熱變形溫度較低，在 55～88℃。經玻纖增強后二者的熱變形溫度大幅度提高，可達到200～245℃， 玻纖增強后明顯改善了PBT的短時耐熱性，使PET、PBT具有較好的耐熱性能， 成為性價比較高的工程塑料而得到廣泛使用。

       3、PET與PBT的電性能。PET、PBT 具有良好的電性能，溫度升高電性能略有降低，電場頻率改變對該聚合物介電性能影響不大。未增強的PBT介電常數在3.1～3.3，常用來制作光纜護套；增強后的PBT介電常數在3.3～3.8，常用于制作電子電器的絕緣基座。

       4、PET 與 PBT 的其他性能。PET與 PBT含有酯基，強酸、堿會引起水解，水蒸氣亦可引起水解，但可在低于60℃ 的水中長期使用；對氫氟酸、有機酸穩定；對非極性溶劑如烴類、汽油、潤滑油等都很穩定，室溫下不受丙酮、氯仿、三氯乙烯、乙酸、甲醇、乙酸乙酯等極性溶劑的影響。苯甲醇、硝基苯、三甲酚可以使PET、PBT溶解。PET與PBT具有優良的耐候性，耐光老化性優于PA、 POM等，還具有較好的氧氣阻隔性。但 PET樹脂在作為非纖應用樹脂時，具有結晶速度慢、模塑周期長、成型收縮率大、 尺寸穩定性差的缺點，需要加以改性。



轉自網絡-新材料研習社

< 返回 >
